Les Centrales Hydroélectriques : Une ressource d'énergie à 100% fiable ?

1 Introduction

Pourquoi parler des centrales hydroélectriques à l’heure actuelle alors qu’à priori, tout le système hydraulique de notre pays, semble prêt à nous livrer le courant électrique qu’il nous faut dans les plus brefs délais ?

En effet, en Suisse, l’électricité, bien dont la demande ne cesse de croître, provient, à près de 60%, des barrages (le terme incluant les centrales « au fil de l’eau »). Il est donc très intéressant d’analyser cette filière de production de courant, la plus écologique de toutes, pour prendre conscience des problèmes auxquels elle doit faire face en traversant les décennies, mais aussi pour découvrir ce qu’elle adviendra dans un futur plus ou moins proche.

Et puis, le principe du barrage est unique et présente des tas d’avantages, notamment dans notre pays où il est simple à mettre en place grâce à nos paysages montagneux et notre capital hydraulique élevé. Comme indiqué plus haut, le barrage est aussi le moyen le plus écologique de produire du courant, ce qui est aujourd’hui très important à cause de la pollution, et de plus, son potentiel énergétique est stockable et peut alors être libéré selon la demande, ce qui le rend très souple. Le barrage assure donc évidement une part d’indépendance énergétique à la Suisse pour le bien de ses citoyens et c’est pour toutes ces diverses raisons qu’il est par conséquent nécessaire d’y prêter attention car il ne faut pas oublier que la source d’électricité certaine, plus généralement d’énergie, n’existe pas, du moins en quantités illimités. Il y a effectivement, comme pour toute énergie, plusieurs défis à relever pour assurer cette manière, si facile d’apparence, de produire du courant, à commencer par l’approvisionnement en eau dans le futur, en passant par le vieillissement des ouvrages, sans oublier les impacts sur l’environnement, et autres inconvénients divers encore…

Voila, qui explique l’intérêt que je porte au sujet, sans oublier tout le côté technique, très intéressant lui aussi.

2 Fonctionnement des centrales

2.1 Comment produire du courant ?

Un des buts majeurs des barrages, est de produire du courant électrique et de le redistribuer à un format adapté dans les différentes lignes qui conduisent cette énergie où elle est demandée. Mais comment produire cette électricité à partir d’eau accumulée ? Voici une brève explication illustrée :

L’eau accumulée est prête à être exploitée car son énergie potentielle de pesanteur a atteint une valeur suffisante pour exploiter l’ouvrage.

E [J] = masse de l’eau [kg] x 9.81 ms^-² x altitude [m] (1)

On ouvre donc la vanne qui mène à la turbine lorsqu’on décide de fabriquer du courant. L’eau y descend souvent en pente à travers des conduites forcées pour améliorer le rendement du barrage.

L’énergie cinétique accumulée par l’eau lors de sa libération vient heurter les pales de la turbine avec une force considérable, ce qui a pour effet de mettre cette dernière en mouvement

La turbine maintenant tourne, elle fournit de l’énergie mécanique qui va entrainer un générateur électrique, plus précisément un alternateur.

P [W] = masse d’eau utilisée [kg] / temps [s] x 9.81 m/s² x dénivelé de la chute [m] (2)

L’aimant est la partie mobile de l’installation. En tournant à l’intérieur d’un bobinage, il fait varier le champ magnétique et c’est ce qui produit la tension recherchée. Elle varie de 6000 volts à 20000 volts.

Finalement, pour couvrir les pertes des lignes de distribution et être régulée, elle est remaniée par un transformateur qui va l’élever, à par exemple 380000 volts. C’est maintenant de l’électricité disponible pour notre consommation !

Remarques :

• Certains barrages, pompent de l’eau pour remplir leurs réservoirs.

• Les centrales « au fil de l’eau » utilisent le même principe mais emploient le courant d’un cours d’eau pour entraîner leurs turbines.

2.2 Quels types de barrages ?

Il existe 5 types principaux de barrages, tous exploités en Suisse. C’est le relief du lieu, la nature du sol, les matériaux à disposition à proximité de la région ou la disponibilité de l’eau qui vont influencer le choix d’un type de barrage particulier. Cela peut aussi dépendre de leur utilité future. Il existe beaucoup de causes à la construction d’un tel ouvrage, qui vont de la simple nécessité d’avoir de l’eau à disposition à la demande d’électricité, en passant par la rétention de crues ou par l’élevage d’animaux marins. Voici ces 5 modèles :

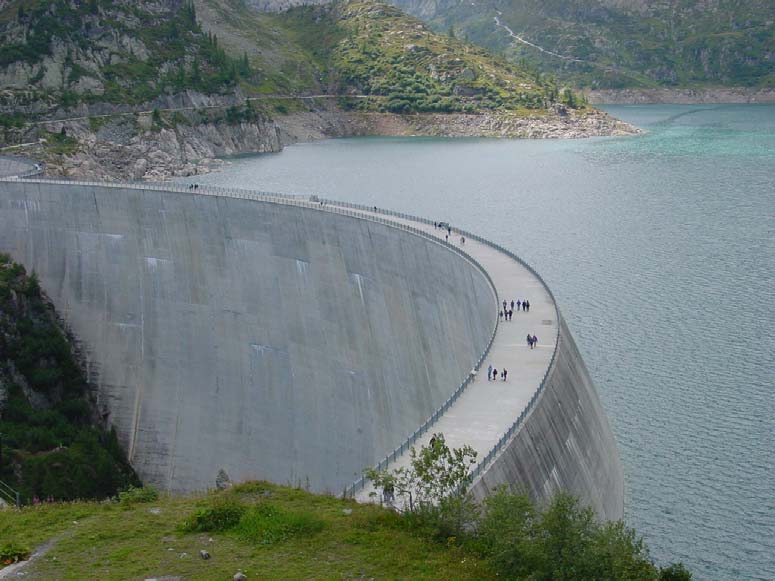

2.2.1 Le barrage-voûte

C’est le plus perfectionné de tous et le plus impressionnant, avec sa double- courbure. Sa résistance tient dans le fait que les forces de poussée exercées sur sa paroi se voient retransmises sur les roches latérales qui le bordent.

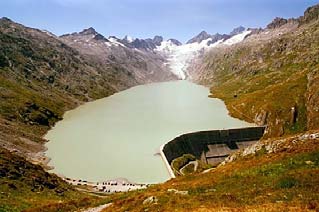

2.2.2 Le barrage-poids

Le barrage-poids est une construction très massive. Sa seule masse est capable de retenir l’eau de son lac d’accumulation. Parfois, cet ouvrage est mixé avec un barrage-voûte pour combiner la répartition des forces de poussée.

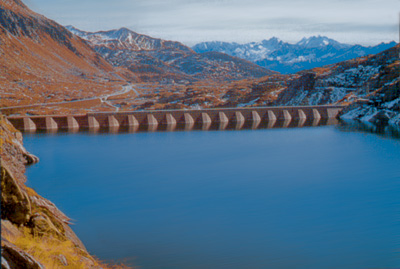

2.2.3 Le barrage à contreforts

Ce type de barrage est constitué d’un mur en béton au profil triangulaire qui assure sa robustesse grâce à des contreforts solides qui reconduisent l’effort du barrage sur le sol. Le but des contreforts est d’économiser du béton.

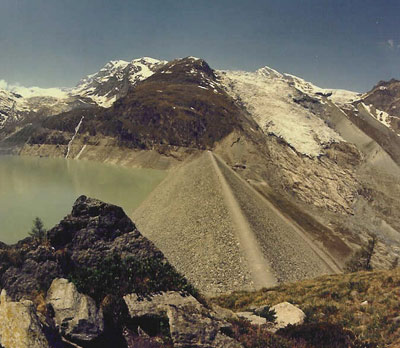

2.2.4 La digue

Ce type de barrage est beaucoup plus large que les autres. C’est son centre qui est étanche alors que ses remblais de terre ou de roche lui servent à retenir les forces que l’eau exerce.

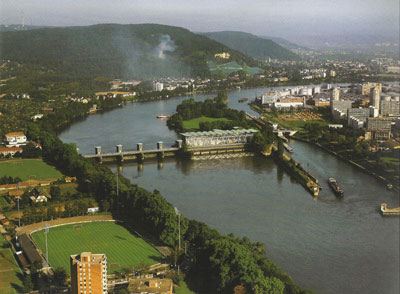

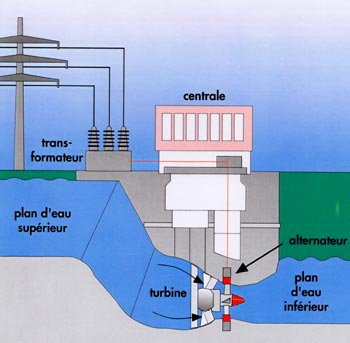

2.2.5 La centrale « au fil de l’eau »

C’est un type particulier de barrage, mais non des moins importants dans notre pays. Installée le long d’un cours d’eau, la turbine tourne toujours grâce à l’énergie cinétique de l’eau, comme dans les barrages plus classiques. Parfois, avant que l’eau n’arrive vers la turbine, on lui fait gagner de la pression grâce à un léger dénivelé, comme sur l’illustration ci-contre.

2.3 Quels types de turbines ?

On distingue 4 types de turbines principaux, plus un système de pompage- turbinage utilisé par certains barrages. On choisit une turbine principalement par rapport à la hauteur de chute de l’eau ou encore selon la productivité qu’on attend de cette dernière une fois en place.

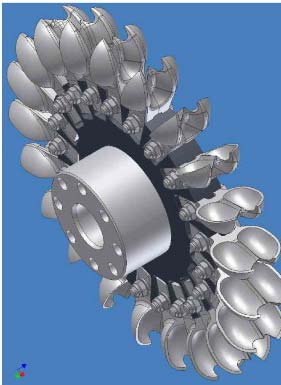

2.3.1 La turbine Pelton

Ce type de turbine, permet d’exploiter des chutes très hautes (jusqu’à 1800 mètres) et de récupérer 90% de l’énergie cinétique de l’eau. La turbine est placée soit verticalement, soit horizontalement et l’eau frappe ses pales avec un angle de 180°, souvent à plusieurs endroits en même temps !

2.3.2 La turbine Francis

C’est le type de turbine le plus répandu mais aussi le plus étudié. Elle à été conçue pour traiter plusieurs hauteurs de chute. L’eau y accède de côté par un conduit permettant d’augmenter sa pression et en sort à vive allure en retransmettant également environ 90% de son énergie cinétique aux pales.

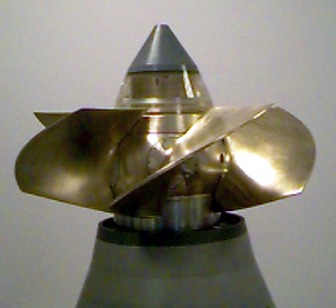

2.3.3 La turbine Kaplan

Comparable à l’hélice d’un bateau, cette turbine présente un avantage non négligeable. Grâce à des pâles orientables, on peut jouer sur son rendement (aussi de l’ordre de 90% au maximum) et ainsi diminuer les machineries pour une même quantité d’eau exploitée. Elle est utilisée sur des chutes plus petites, principalement sur les cours d’eau. Le groupe bulbe est une évolution de cette turbine qui est destinée aux grands débits à faible chute. Sa spécialité réside dans le fait que l’eau la traverse plus rapidement.

2.3.4 La pompe-turbine

Il s’agit d’une pompe à gros volumes d’eau pouvant utiliser son moteur comme alternateur et ainsi produire du courant si l’eau la traverse dans le sens inverse du pompage.

3 L’historique du barrage en Suisse

Voici quelques dates clés relatives à la progression du barrage moderne en Suisse :

-1695 : À Roche, dans le canton de Vaud est construit un barrage arqué haut de 8 mètres destiné au flottage du bois.

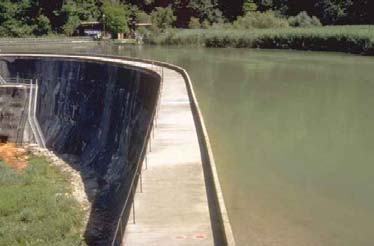

-1872 : À Fribourg, le premier barrage en béton de Suisse voit le jour. Il s’agit d’un barrage-poids, encore aujourd’hui en exploitation après quelques rénovations, le barrage de la Maigrauge, qui est haut de 24 mètres, long de 195 mètres et qui forme le lac de Pérolles.

-1894 : Les 40 plus grandes communes de Suisse sont déjà chacune en possession de petites centrales hydroélectriques locales.

-1920 : À Montsalvens, une fois de plus dans le canton de Fribourg, on met au point le premier barrage-voûte d’Europe à courbure non seulement horizontale mais aussi verticale.

-1928 : Heinrich Gruner fonde la Commission Suisse des Barrages avec 5 autres personnages. Elle a pour but de résoudre les problèmes de parcours et récolte des informations sur les ouvrages.

Durant les années 30 et la seconde guerre mondiale, on a préféré construire des barrages à contreforts pour économiser des matériaux.

-1948 : La Commission Suisse des Barrages prend plus d’importance et devient le Comité Suisse des Barrages.

-1950 à 1970 : La forte reprise économique booste la construction des barrages

– on en construit près de 80 avec une hauteur supérieure à 15 mètres. C’est notamment dans cette période (en 1961) que naît le plus grand barrage-poids du monde : la Grande-Dixence avec ses 285 mètres de hauteur.

Depuis, la construction de barrages a fortement freiné.

4 Vue sur la situation actuelle en Suisse du barrage

L’office fédéral de l’énergie chiffre la consommation suisse de l’année 2006 à 57,8 milliards de kilowattheures d’électricité. À titre représentatif, c’est l’énergie nécessaire pour allumer une ampoule de 60W plus de 114 millions d’heures. Mais la production totale de courant dans notre pays, elle, se monte à 62.1 milliards de kilowattheures. Notons que 2720 GWh ont été utilisé pour le pompage d’accumulation, ce qui nous mène à une production nette de 59,4 milliards de kilowattheures d’énergie électrique.

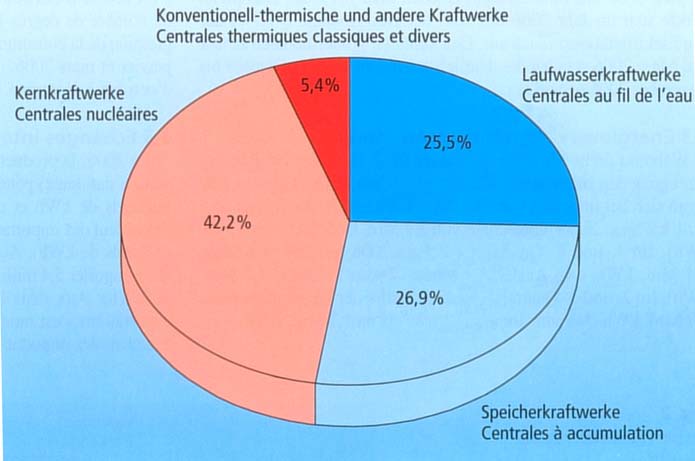

Les centrales hydroélectriques ont produit 52,4% de cette énergie totale, c'est- à-dire 32557 GWh, toujours selon la même source.

• 25.5% provient des centrales au fil de l’eau

• 26,9% des centrales à accumulation

On dénombre en Suisse 527 centrales hydroélectriques d’une puissance égale ou supérieure à 300 kW. Elles constituent les 99,5% de la production hydroélectrique suisse.

A titre anecdotique, il est aussi intéressant de remarquer qu’en 1975, les usines hydroélectriques de notre pays ont produit plus de 1000 GWh que durant l’année 2006, preuve de notre spécialisation dans le domaine depuis longtemps. Pour ce, voici un graphique, aussi fait par cet office, qui illustre très bien la place importante de l’énergie d’origine hydraulique en Suisse au fil des décennies :

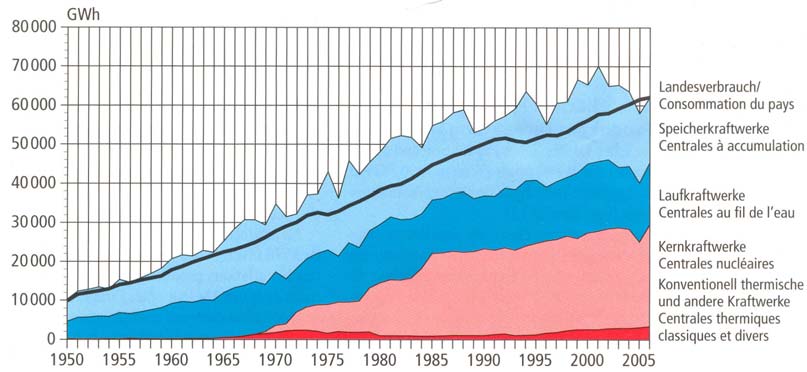

Ici, grâce à cette autre illustration crée par l’association des entreprises électriques suisses, l’AES, on devine facilement les rôles des différentes centrales hydroélectriques :

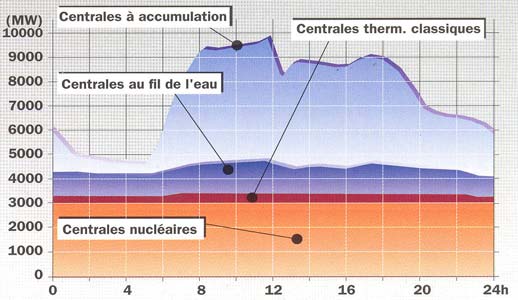

Les centrales à accumulation sont exploitées pour répondre aux pics de la demande (de 8h à 12h environ).

Les centrales au fil de l’eau, elles, complètent la production linéaire des centrales nucléaires.

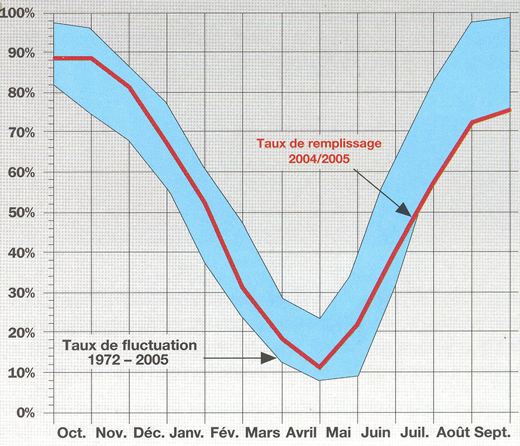

Et pour conclure dans la série des données chiffrées, un graphique qui montre en moyenne le taux de remplissage des bassins d’accumulation durant une année complète (à nouveau créé par l’AES) :

Les bassins sont pleins peu avant le début de l’hiver. C’est la chaleur de l’été qui a fait fondre neige et glace. On turbine les réserves d’eau durant l’hiver car c’est la période de l’année où nous consommons le plus de courant. Aussitôt les bassins vides, la chaleur de l’été leur permet de se remplir à nouveau.

5 Les problèmes auxquels sont confrontés les barrages en Suisse

5.1 Les problèmes environnementaux

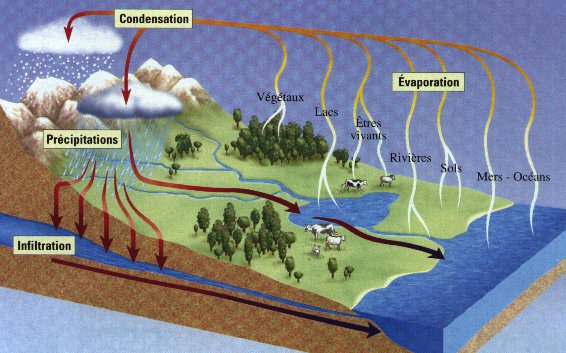

1. D’abord, inutile de le rappeler, un barrage a besoin d’eau pour fonctionner. C’est donc un des points sur lesquels il faut particulièrement veiller lorsqu’on exploite un tel ouvrage, puisque la productivité de ce dernier va dépendre directement du volume d’eau à disposition pour les turbines donc du cycle de celle-ci !

Si les précipitations d’une région sont trop faibles pour alimenter le réseau d’eau qui remplit un bassin de retenue, la production du barrage se verra alors diminuer. Il va de soi que les spécialistes font tout pour maximiser le rendement des installations mais si la météo n’y met pas du sien, rien n’est possible.

De plus, nous devons et devrons, de plus en plus faire face au réchauffement climatique général. Dans une futur proche, il peut entraîner une fonte rapide de nos glaciers et sommets enneigés, ce qui serait formidable pour l’alimentation des bassins de retenue mais lorsque il n’y aurait plus rien à faire fondre, il ne resterait plus beaucoup de cours d’eau capables de remplir le réservoir d’un barrage… Voilà pourquoi il vaudrait mieux pour nous ne pas provoquer de gros changements climatiques capables d’avoir de l’influence sur le cycle actuel de l’eau.

2. Les lacs artificiels et bassins de retenue des barrages ont une certaine influence sur quelques facteurs de l’écologie locale. En premier lieu sur l’eau. Avec un barrage elle s’expose principalement à des changements de température, de teneur en minéraux et de propreté. Toutes ces modifications sur son caractère peuvent avoir des répercutions sur la faune et la flore d’une région donnée.

Puis, ensuite, un lac de retenue a tout comme un lac naturel, des impacts sur le climat.

On étudie encore en Suisse les multiples influences des barrages sur l’environnement à l’heure actuelle et on tente de comparer les conclusions obtenue avec le confort que l’électricité offre…

5.2 Les problèmes relatifs à la technique

Dans un pays évolué comme le notre, il va de soi que la sécurité ne passe pas au dernier rang des priorités. Les barrages font ainsi constamment l’objet d’une surveillance professionnelle. On doit veiller à ce qu’ils soient toujours près à affronter les nombreuses sollicitations qu’ils connaissent. Les voici :

Le poids propre de l’ouvrage : Les matériaux utilisés lors de la construction de barrages ne sont pas des plus légers. Il faut donc que la construction ait la capacité à les maintenir debout solidement.

La pression de l’eau : Les retenues pleines, suivant leur profondeur, la pression s’exerçant sur les parois des barrages devient énorme (elle équivaut à plusieurs milliers de tonnes !). Il faut surveiller que l’ouvrage ne se déforme pas plus que ce que les ingénieurs préconisent pour que l’ouvrage ne risque pas de céder. De plus, il arrive parfois que lors de crues le niveau limite de la retenue soit dépassé. C’est aussi une sollicitation à anticiper. Notons qu’en Suisse les barrages sont équipés d’un vidangeur de fond pour vider la retenue à volonté et d’un évacuateur de crue qui permet à l’eau de se déverser de l’autre coté de la retenu lorsqu’elle atteint un niveau limite.

Les sous-pressions : Il y a toujours de l’eau qui s’infiltre sous le barrage. Suivant à quelle échelle, elle exerce une pression supplémentaire à l’ouvrage.

La température : Pour beaucoup de structures et de matériaux, la température joue un rôle dans leur « élasticité ». Sur un barrage, c’est aussi quelque chose qu’il faut contrôler et prévoir au stade de la construction. Les matériaux utilisés doivent résister aux températures élevées comme aux plus basses sans pour autant se déformer plus que ce qu’il ne faudrait.

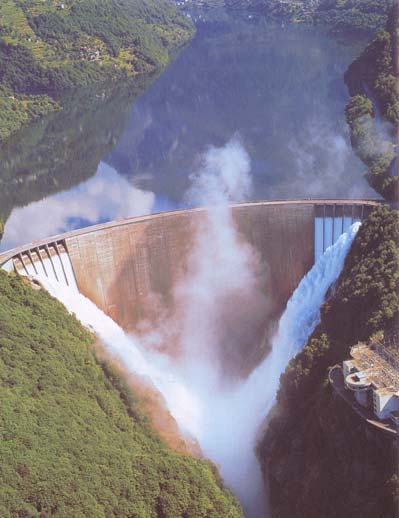

Elle peut aussi entrainer la formation de glace à la surface des retenues et ainsi augmenter indirectement la pression que l’ouvrage doit retenir.

Les sédiments : La plupart du temps, l’eau qui sert à remplir les bassins de retenue est fortement chargée en sédiments car elle provient des cours d’eau des alentours et n’est pas filtrée lorsqu’elle arrive à l’ouvrage… Ils s’accumulent donc au fond du bassin et il va de soi qu’ils ajoutent, une fois en forte quantité, de la pression sur l’ouvrage. Remarquons qu’on peut les évacuer par le vidangeur de fond.

Les séismes : En vivant dans un pays montagneux, on s’expose naturellement aux phénomènes des tremblements de terre. Certes, en Suisse ils ne sont pas de forte amplitude mais les forces alternées rapidement qu’ils imposent aux barrages ne sont pas négligeables et doivent êtres prises en compte lors du calcul de la résistance nécessaire de l’ouvrage pour éviter tout accident.

Toutes ces agressions ci-dessus fondent la difficulté de la construction des barrages. Il faut toujours lors de la construction d’un barrage prévoir un terrain, une zone qui sera capable de supporter l’ouvrage avec les pressions qu’il entraine et une fois en place, le surveiller pour que rien de grave ne puisse se produire. Ces agressions contribuent aussi au vieillissement, à l’usure du barrage. Les sédiments usent les turbines, aussi attaquées par un phénomène nommé la cavitation (effet destructeur des bulles de vapeur d’eau lors de leur implosion suite aux différences de pression lors de la phase de turbinage) et le béton vieilli progressivement.

La durée de vie d’un barrage est difficile à prévoir car tout dépend de la qualité des matériaux et de l’emploi de ce dernier mais les spécialistes s’entendent pour dire que tout ouvrage tient plus de 80 ans.

5.3 Les problèmes relatifs à l’économie

Un barrage doit aussi affronter diverses réalités économiques comme tout producteur. Lorsqu’on veut construire un tel ouvrage, il faut être « sûr de son coup ». Suivant sa grandeur, il engendre un coût énorme - plusieurs dizaines de millions - qu’il faudra pouvoir amortir raisonnablement. Il faut alors être convaincu qu’à l’endroit où il se situera, sa rentabilité sera assurée et que sa production permettra de couvrir tous les frais qu’engendrera son entretien (main d’œuvre, matériaux, installations de surveillance…). Le coût moyen de production de 1 kWh est estimé en Suisse à 6 centimes. Son prix de vente dépend naturellement de la demande, qui, rappelons-le, à tendance à augmenter sur le long terme, et de la disponibilité des barrages.

Un second problème, lié cette fois-ci à l’économie touristique fait aussi surface : La beauté de l’environnement.

Certains écologistes prétendent que les modifications de tracées de cours d’eau pour l’alimentation des bassins de retenue nous mène vers une disparition des cours d’eau sauvages d’autrefois et que nos régions perdent du charme. C’est un argument valable mais il faut savoir que dans notre pays seul environ 5% du réseau des cours d’eau est exploité à des fins énergétiques.

Et il y a aussi les façades des bassins de retenue. Grandes, imposantes dans le paysage, grise, menaçantes… Elles ne sont pas un atout pour la beauté locale. Il existe néanmoins des régions astucieuses qui ont développé un commerce touristique en utilisant les lacs de retenue comme curiosité, comme par exemple à Emosson en Valais, où on a utilisé l’ancien funiculaire des ouvriers pour en faire une attraction qui mène au barrage. On peut s’y promener, se restaurer et acheter des souvenirs.

Enfin, les divers ouvrages que l’on construit sur les cours d’eau peuvent poser des problèmes de circulation à la navigation et avoir des répercutions sur l’économie locale. Ce dernier problème n’est que mineur dans notre pays.

5.4 Les problèmes relatifs à la politique

La politique s’intègre en quelque sorte dans tous les problèmes cités ci-dessus : Ce sont les politiciens qui donnent leur feu vert à l’exploitation d’un barrage et il faut donc s’attendre à ce que les décisions à prendre ne soient pas rapides. Ils doivent vérifier que l’exploitant du barrage respecte les lois en vigueur, régulièrement mise à jour, qui existent pour garantir la sécurité de la population et de l’environnement. Il faut aussi qu’ils analysent les impactes sur l’ensemble de l’économie publique. Si un désaccord survient, tout peut alors être retardé, tant lors de chantiers de constructions, de rénovations ou simplement à la suite de contrôles de routine effectués par des experts.

6 L’avenir du barrage en Suisse

Comme nous l’avons vu au travers des chapitres précédents, l’énergie d’origine hydraulique a une situation importante en Suisse de part sa grande contribution à la satisfaction de notre demande interne en courant électrique et donc à l’indépendance qu’elle nous assure.

Le but étant de privilégier des systèmes écologiques pour garantir notre « confort énergétique » en évitant de souiller notre planète, on peut d’avance mettre de côté l’hypothèse d’une éviction de ce moyen de production de courant dans notre pays, en tout cas dans le court et moyen terme. On va peut-être construire d’autres barrages, surtout des centrales « au fil de l’eau », mais ce qui est certain c’est que les ouvrages actuels vont continuer à être entretenus, révisés et agrandis pendant plusieurs décennies encore. On améliore aussi constamment le rendement de nos installations, grâce à une gestion toujours plus pointue et aux progrès techniques. Par conséquent, sur le long terme, à condition d’avoir encore de tels quantités d’eau à disposition, si on arrive à stabiliser voir à diminuer la consommation des ménages et entreprises et qu’on cherche toujours à diminuer nos rejets de gaz et de déchets toxiques, le barrage pourrait prendre un place encore plus importante que celle qu’il détient aujourd’hui.

Au passage, remarquons que l’objectif de la Confédération, pour 2030 déjà, est d’augmenter la production moyenne de l’hydroélectrique d'au moins 2'400 GWh, ce qui représente environ une augmentation de 7% par rapport aux valeurs de l’année 2006. Par quels moyens ? En développant la « mini-hydraulique » (les centrales au fil de l’eau) et en améliorant la rentabilité des installations.

Toutefois, ces chiffres sont contredits sur le site d’Axpo, une grande entreprise suisse d’approvisionnement en électricité, qui prévoit une augmentation de la production moyenne annuelle de courant d’origine hydraulique ne dépassant pas les 700 millions de kWh par année jusqu’en 2025, soit de 2%, à cause des futures lois sur l’eau. Aucunes mentions ne sont faîtes sur ces dernières.

7 Apport personnel

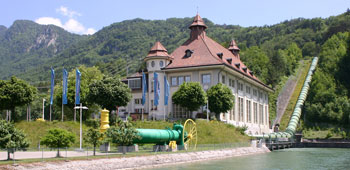

Dans le cadre de ce travail, un entretien avec le responsable technique des barrages du Groupe E, Monsieur Jean-Claude Kolly, à été réalisé. Merci à ce dernier pour sa disponibilité et son engagement !

La discussion s’est tenue à Broc, au bureau de l’entreprise. Elle était divisée en 13 parties ; chacune traitant une question précise relative au domaine de l’hydroélectrique en Suisse.

Ci-dessous, les questions avec leurs réponses (points clés relevés et reformulés) :

1. Sait-on combien d’énergie potentielle représente l’ensemble des barrages en Suisse ?

Non, les barrages sont exploités par plusieurs sociétés et il n’existe pas de chiffres communs répondant à cette question. Cependant, on pourrait calculer ceci approximativement en connaissant la hauteur de chute moyenne des barrages suisses et la superficie totale de leurs bassins versants. (Un chiffre à cependant été trouvé dans une brochure éditée par «Electricité Romande » ; il s’élève à 8 milliards de kWh.

2. L’exploitation des barrages, pourrait-elle être plus poussée sans apporter de modifications à nos installations ?

En théorie, on cherche à exploiter le plus justement possible les centrales hydroélectriques suisses par rapport aux pics de la demande et aux réserves des bassins de retenue (la Suisse à un rôle de « stockeuse » en Europe), donc à priori il serait difficile de faire mieux. De plus, la loi fédérale sur la protection des eaux exige de plus en plus grands débits continus à la sortie des barrages (débits résiduels) pour mieux préserver l’environnement.

Contradictoirement, le Groupe E prévoit une augmentation de sa production de courant de plus de 500 GWh d’ici à 5 ans, dont 10% de ce chiffre, produit de manière « propre », avec par exemple de nouvelles petites centrales hydroélectriques.

3. Arrive-t-il que l’approvisionnement en eau d’une retenue soit parfois plus difficile ?

Oui, nous avons déjà entamé la phase de fonte rapide des glaciers et il arrive qu’à certains endroits, l’eau se fasse moins abondante qu’auparavant. Cette forte fonte entraine par ailleurs plus d’alluvions et de boue dans les turbines, ce qui n’est pas forcément bon pour les installations de montagne. Par contre, les pluies restent très suffisantes en Suisse.

4. Avons-nous déjà du revoir certains plans d’exploitation de centrales depuis les récentes modifications du climat lors des dix dernières années ?

C’est en cours. Chaque année, la rentabilité des ouvrages d’accumulation est examinée, discutée et le statut de certains barrages peut être changé s’il le faut. On entend par statut, son usage : soit pour répondre aux pics de la demande ou soit pour produire du courant continuellement si la retenu à une capacité de plus en plus faible.

5. Est-ce que le fait d’exploiter des barrages apporte réellement des modifications sur l’écologie locale ?

Oui, cela modifie le régime des eaux et leurs compositions. On doit veiller à l’aide de stations d’épuration à garder une eau saine et secondement, l’humidité de l’air est changée localement. Les petites retenues ont cependant moins de telles incidences.

6. Sur un plan plus technique, on sait que les barrages sont soumis à de rudes contraintes comme les pressions qui s’exercent sur leurs parois, les variations de températures, les crues, etc. … Peut-on réellement garantir la sécurité de ces ouvrages et si oui pour combien de temps ?

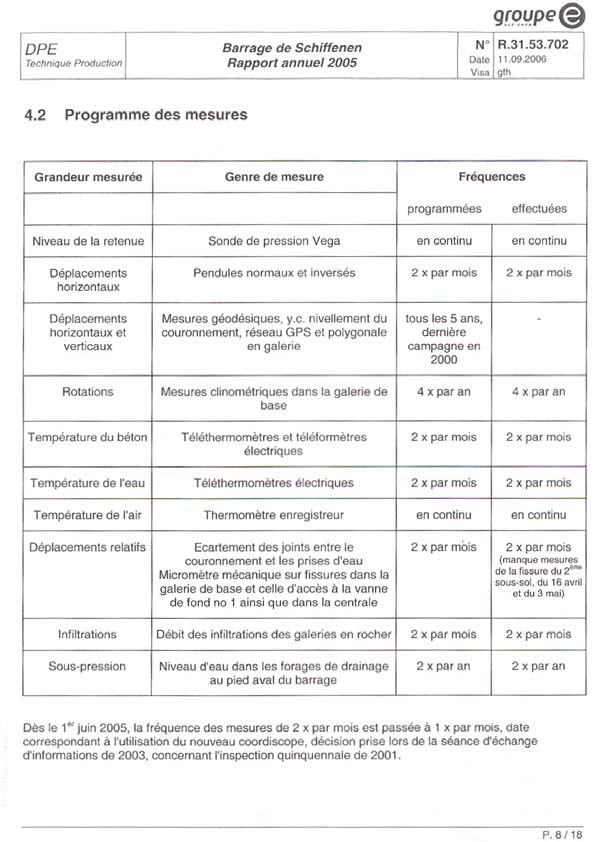

Oui, pour chaque barrage un rapport annuel qui se base sur plus de 100 mesures différentes vérifiées par quatre offices est édité et on prend les mesures nécessaires en cas d’incompatibilité avec les normes imposées. Il faut être particulièrement vigilant avec les barrages construits avant les années 60, car on ne prenait pas en compte les risques sismiques dans les calculs de résistance. On estime que la durée de vie d’un barrage varie de 60 à 250 ans selon la contenance en métaux dans le mur de retenue de ce dernier (plus il y en a, moins la durée est importante). En ce qui concerne les parties mécaniques plus précisément, le Groupe E possède un manuel technique qui estime l’âge qu’elles peuvent atteindre. Une turbine a, par exemple, une espérance de vie d’environ 30 à 40 ans selon ce dernier.

7. De quelle manière est surveillé l’ouvrage ?

En complément de la réponse à la question 7 : Une coûteuse mesure de surveillance, complémentaire à de nombreuses mesures plus aisées comme celle des pendules fixes, est la mesure géodésique. Elle s’effectue électroniquement tous les 5 ans et mesure à l’aide de bornes fixées sur la couronne du barrage et devant ce dernier le déplacement précis du mur de la retenue. Ci-dessous, le plan de surveillance du barrage de Schiffenen :

8. Sur le plan économique, à quoi ressemble les comptes de gestion d’une centrale hydroélectrique ?

Le seul produit dépend directement de sa rentabilité, puisque il s’agit du courant électrique produit. Il y a par contre de nombreuses charges comme celles d’exploitation (main d’œuvre, maintenance, entretien classique, réparations), comme son amortissement ou encore comme les redevances que la société exploitante doit verser aux cantons pour l’exploitation des eaux. Sur Fribourg, elles s’élèvent à 80.- par mégawatts de courant produits. Selon l’installation, on atteint un coût de 3 à 10 centimes par kilowattheures de courant.

9. Y a-t-il réellement des impactes économiques pour une région qui accueille un barrage ?

Oui, mise à part la main d’œuvre que peut engendrer un barrage, cela est bon pour le tourisme. On peut prendre comme exemple, le lac artificiel de Gruyère. On peut y faire du bateau, pêcher et l’étendue d’eau contribue à la beauté du paysage.

10. À l’avenir, sera-t-il toujours possible de trouver l’eau nécessaire à l’exploitation des ouvrages ?

Cela sera encore possible en Suisse mais sur le plan européen, il y aura certainement quelques mésententes. Notre pays jouera un rôle de régulateur de part son fort capital hydrologique.

11. Si oui, quel sera selon vous la place réservée aux installations hydroélectriques ?

Elle sera plus faible, non pas à cause d’une réduction de leur production mais de part le développement des autres moyens modernes de fabrication de courant électrique, comme par exemple l’éolienne, déjà très exploitée en Allemagne. On va encore plus développer le système du pompage-turbinage et construire de petites centrales hydroélectriques en ce qui concerne ce moyen de production.

12. Pourra-t-on encore améliorer le rendement des installations ou avons-nous atteint un niveau de performance difficile à dépasser ?

Le rendement actuel des centrales hydroélectriques est d’environ 80%. Techniquement, on peut encore l’améliorer grâce à l’évolution de la mécanique.

Dernièrement, la centrale d’Hauterive a été révisée et son rendement s’élève à 85% mais on peut faire mieux déjà.

13. Il faudra certainement réviser beaucoup de barrages pour leur faire profiter du meilleur matériel possible mais aussi pour garantir leur sécurité face au vieillissement du béton. Cela-vous paraît-il possible ou est-ce une sorte de chantier pharaonique ?

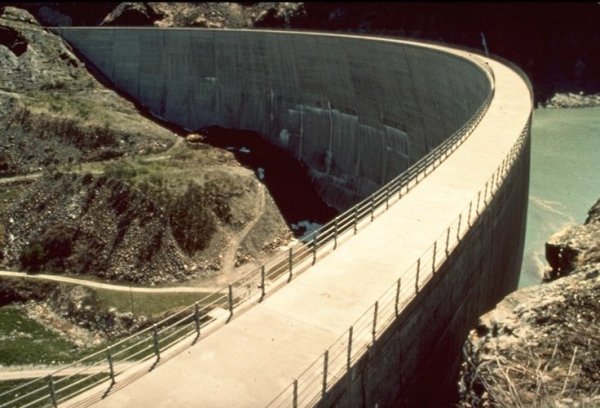

Oui, on révise déjà les ouvrages moins sûrs. Pour éviter de devoir tout détruire et reconstruire, un crée de forts points d’encrages dans la roche qui traversent le mur de retenue, on colmate simplement les fissures et on ajuste les évacuateurs de crues. C’est ce qui a par exemple été fait lors de la remise en état du barrage de la Maigrauge. Il respecte maintenant toutes les normes demandées. Actuellement, c’est la révision du barrage de Toules qui est étudiée car il s’approche des normes limites contre les séismes. Le problème le plus dérangeant reste celui des alluvions et des coulées de boue auquel doivent et devrons faire face les barrages qui s’approvisionnent grâce aux glaciers, qui lors de fortes fontes rejettent cela. Les multiples révisions des barrages n’auront pas de grande incidence sur le prix du courant mais un diminution de leur rentabilité pourrait avoir des répercutions sur ce dernier.

8 Conclusion

Nous voilà arrivés au terme de ce travail qui a pour titre « Les barrages, une ressource énergie à 100% fiable ? ». Son intérêt est donc de tenter d’apporter une réponse à cette question… Personnellement, je pense que l’utilisation des barrages en Suisse offre et offrira, de manière fiable, pour le moment et pour encore longtemps, une quantité d’énergie, et donc d’indépendance énergétique, dont il est impossible de se priver à l’heure actuelle de part son importance et sa propreté. C’est précisément pour cela que nous continuons à relever les défis auxquels nous devons faire face pour exploiter ces grands ouvrages.

De plus, la technique et la technologie n’étant pas des sciences figées, on devrait se diriger vers une diminution des problèmes qui y sont liés. On peut par exemple se pencher sur la fabrication de bétons qui gagnent en longévité de vie ou encore mieux gérer les ouvrages et ainsi gagner en rentabilité grâce à l’informatique moderne.

Si l’on revient sur un point de vue économique, il est certain qu’un barrage coûtera toujours autant cher tant qu’aujourd’hui à construire ou à entretenir Cependant, il faut reconnaître que 6 centimes, le coût de production moyen d’un kWh avec une centrale hydroélectrique, est une somme encore relativement peu élevée face à non seulement à tout ce qu’il est nécessaire de faire pour exploiter ces ouvrages mais aussi à tout ce qu’ils présentent comme avantages, comme le bon respect en général de l’environnement ou la souplesse d’adaptation aux pics de la demande comme nous l’avons vu. Et puis, il va de soi que de faire d’un barrage un atout touristique n’est pas possible partout mais je pense qu’il faut dédramatiser le mal qu’ils causent soi-disant à la beauté des paysages ! Ils ne sont de loin pas encore partout et les décisions politiques actuelles ne vont pas favoriser un nouveau « boom » de la construction des centrales hydroélectriques comme dans années 60.

La seule vraie ombre au tableau, c’est le manque d’eau nécessaire à l’alimentation des installations qui pourrait mettre en péril, au long terme, rappelons-le, la rentabilité de certains barrages. C’est peut-être un problème qui deviendra plus important à l’avenir mais aujourd’hui on arrive en principe à remplir nos retenues sans trop de difficulté. Seules de plus amples précisions sur le futur du climat pourraient mieux nous renseigner sur ce point-là.

9 Bibliographie

Sur papier :

Electricité 2006, « Des chiffres et des faits » / VSE-AES

Statistique suisse de l’électricité 2006 / Office fédéral de l’énergie

Statistique globale suisse de l’énergie 2006 / Office fédéral de l’énergie

Les barrages et les digues / Electricité romande

L’électricité d’origine hydraulique / Electricité romande

Sur internet :

<www.strom.ch>

<www.bkw-fmb.ch/fr/energie/energiequellen/wasserkraft.html>

<mct.sbb.ch/mct/fr/umwelt/umwelt-umweltbereiche/umwelt-umweltbereiche-energie.htm>

<www.uvek.admin.ch/themen/energie/00672/00884/index.html?lang=fr&print_style=yes>

<http://www.smallhydro.ch/web/francais/pch-intro/turbines.html>

<http://fr.wikipedia.org/wiki/Turbine_Kaplan>

<http://fr.wikipedia.org/wiki/Turbine_Pelton>

<fr.wikipedia.org/wiki/Énergie_hydroélectrique>

<fr.wikipedia.org/wiki/Énergie_renouvelable>

<http://fr.wikipedia.org/wiki/Liste_des_lacs_de_barrage_de_Suisse>

<www.groupe-e.ch>

<users.skynet.be/gresea/Rapport%20%20Barrages%20final.pdf> (dossier pdf)

<www.ader.ch/energieaufutur/energies/hydro/

<www.eosholding.ch/home/energie/energie_hydraulique.htm>

<www.ac-orleans-tours.fr/hist-geo/conferences/st-die01/grands-barrages.htm>

<www.inti.be/ecotopie/hydro.html>

<www.bfe.admin.ch/themen/00490/00491/index.html?lang=fr>

<www.sig-ge.ch/particuliers/electricite/connaitre-l-electricite/les-nouvelles-energies-electriques/l-energie-hydraulique/index.lbl>

<www.sses.ch/fr/solarium/approvisionnement.html>

<www.wwf.ch/fr/lewwf/notremission/climat/energies/energiehydraulique/index. cfm>

<www.swissdams.ch/Dams/damtext/barragesuisses.asp>

<http://w3.jura.ch/plan-directeur/pdf/Indication_corrections/5.10_corrections.pdf > (dossier pdf)

<www.term.ucl.ac.be/recherche/YAOUNDE/EREC2002_lecon.pdf>

<www.academie-technologies.fr/publication/rapports/energieEnvironnement/EnergieHydrauliqueEolienne%20Nov2005.pdf> (dossier pdf)

<http://www.swv.ch/f/index.cfm>

<http://www.swissdams.ch/default_f.asp>

<http://www.planete-energies.com/contenu/energies-renouvelables/energie-hydraulique/avenir.html>

<http://www.bfe.admin.ch/themen/index.html?lang=fr>

<http://www.swissdams.ch/Committee/history/default.asp>

<http://membres.lycos.fr/alexis779/fonctionnement.htm>

<www.axpo.ch/internet/axpo/fr/medien/perspektiven/stromerzeugung/wasserkraftwerk.html>

Table des illustrations et liens

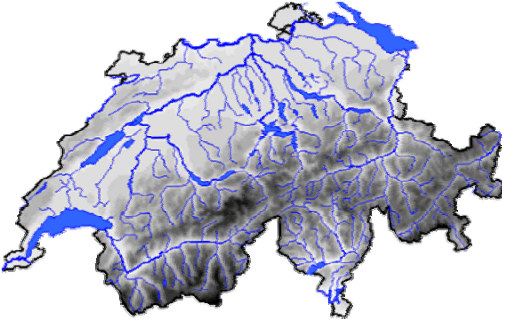

Figure 1 - Le réseau hydrologique suisse … 2

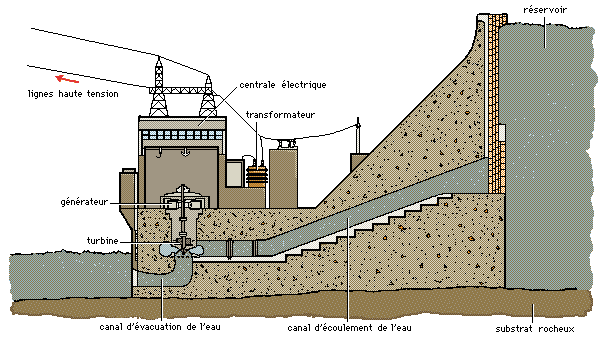

Figure 2 - Fonctionnement d’une centrale … 3

Figure 3 - Principe … 4

Figure 4 - Barrage de Rossens, FR … 4

Figure 5 - Principe … 4

Figure 6 - Le barrage de Oberaarsee, BE … 4

Figure 7 - Principe … 5

Figure 8 - Le barrage de Lucendo, TI … 5

Figure 9 - Principe … 5

Figure 10 - La digue de Mattmark, VS … 5

Figure 11 - Principe … 6

Figure 12 - Centrale de Birsfelden, BS … 6

Figure 13 - Le barrage de la Maigrauge … 8

Figure 14 - Répartition des types de centrale … 9

Figure 15 - Evolution de la répartition des provenances … 10

Figure 16 - Exploitation des divers types de centrale … 10

Figure 17 - Taux de remplissage … 11

Figure 18 - Petit rappel sur le fonctionnement du cycle de l’eau … 12

Figure 19 - Evacuateur de crue … 13

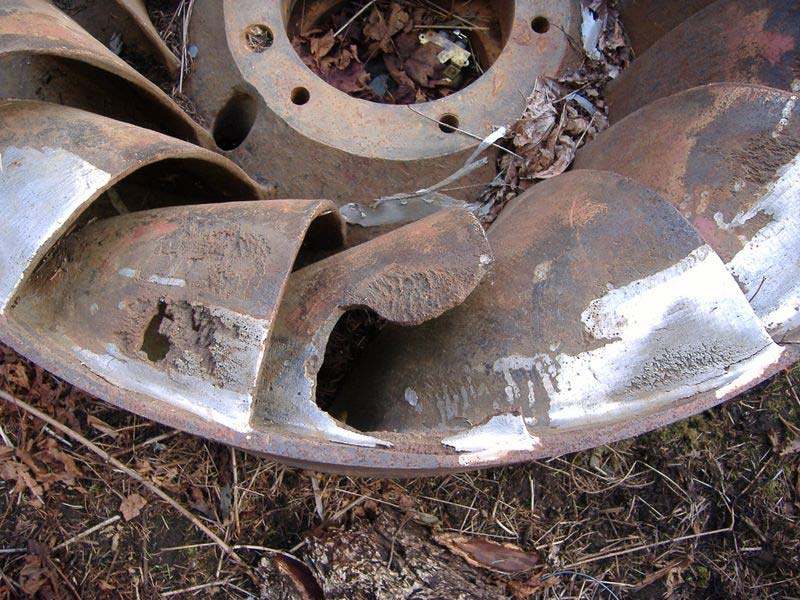

Figure 20 - Turbine usée … 14

Figure 21 - Electrobroc … 18

Figure 22 - Plan de surveillance barrage de Schiffenen … 20

Figure 23 - Barrage de Toules … 22

Figure 1 - http://www.swissdams.ch/Dams/images/Suisse.gif

Figure 2 - http://membres.lycos.fr/alexis779/images/schema.gif

Figure 3 - "Les barrages et les digues" Electricité Romande

Figure 4 - http://www.bernasconisa.ch/d2wfiles/image/57/5040/200/BRO1.jpg

Figure 5 - "Les barrages et les digues" Electricité Romande

Figure 6 - http://www.biologie.de/w/images/a/a0/Oberaarsee2.jpg

Figure 7 - "Les barrages et les digues" Electricité Romande

Figure 8 - http://www.poweron.ch/upload/cms/user/1-3-2-Lucendro-Sella-gr.jpg

Figure 9 - "Les barrages et les digues" Electricité Romande

Figure 10 - http://www.poweron.ch/upload/cms/user/3-1-2-1-Staudamm-Mattmark-g.jpg

Figure 11 - http://www.websud.ch/medias/photo-dessin/elec/schema_fil_eau.jpg

Figure 12 - http://www.poweron.ch/upload/cms/user/3132BirsfeldenKWspz.jpg Turbine Pelton - http://www.o-concept.ch/mediac/400_0/media/Lingenhoele$20Web$2001a.jpg Turbine Francis - http://www.tenerrdis.fr/phototheque/photos/hires/turbines_francis_719884.jpg Turbine Kaplan - http://www.tenerrdis.fr/phototheque/photos/hires/turbine_kaplan_188668.jpg

Figure 13 - http://www.swissdams.ch/Dams/damPicts/large/Maigrauge_01.jpg

Figure 14 - "Statistique suisse de l'électricité 2006" Confédération suisse

Figure 15 - "Statistique suisse de l'électricité 2006" Confédération suisse

Figure 16 - "Electricité 2006, des chiffres et des faits" - VSE AES, www.strom.ch

Figure 17 - "Electricité 2006, des chiffres et des faits" - VSE AES, www.strom.ch

Figure 18 - http://dpsp.chez-alice.fr/webmeteo/images/Notions/CycleEau.jpg

Figure 19 - "Les barrages et les digues" Electricité Romande

Figure 20 - http://upload.wikimedia.org/wikipedia/commons/thumb/d/d7/Turbine_Francis_Worn.JPG/800px- Turbine_Francis_Worn.JPG

Figure 21 - http://www.groupe-e.ch/upload/images/3_ElectrobrocBig.jpg

Figure 22 - Le plan de surveillance du barrage de Schiffenen : "Barrage de Schiffenen, rapport annuel 2005", Groupe E

Figure 23 - Barrage de Toules - http://www.swissdams.ch/dams/damPicts/large/Les%20Toules_01.jpg

- FIN -
